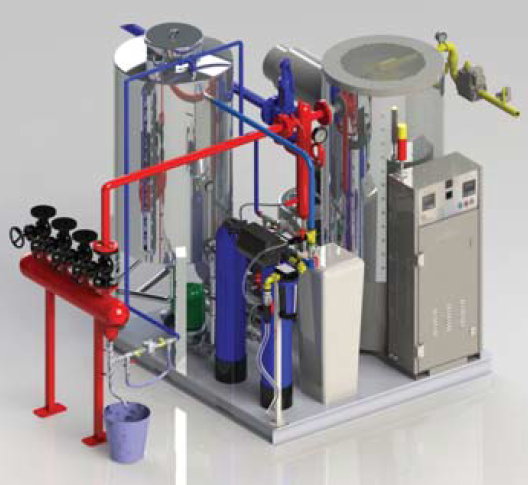

Вертикальный парогенератор D04-500Р в модульном исполнении
В комплект входит вертикальный парогенератор D04-500
Комплектация МОДУЛЬНОГО ИСПОЛНЕНИЯ
- Парогенератор серии D04-500 – 1 шт
- Двухступенчатая система подготовки питательной воды
- Резервуар для конденсата (резервуар для питательной воды), объем бака зависит от мощности парогенератора
- Насос для предотвращения кавитации
- Байпасная группа
- Все фитинги и промежуточные деки
Все оборудование, упомянутое выше, установлено взаимосвязанным образом на специальной платформе, которую можно разделить на две части.
ГОРЕЛОЧНОЕ УСТРОЙСТВО
Горелочное устройство ALB, Турция – 1 шт.
Возможные варианты топлива:
- Сжиженный газ;
- Природный газ;
- Дизель;
- Комбинированное (газ/дизель);
- С низкими выбросами NOx
Тип регулирования:
- -1-ступенчатая;
- -2-ступенчатая;
Предназначено для сжигания топлива. Благодаря точному регулированию соотношения «топливо-воздух» достигается высокая производительность горелки и стабильность горения во всём диапазоне мощности. Удобное расположение элементов горелки обеспечивает быстрый доступ и простоту настройки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| МОЩНОСТЬ | МАКСИМАЛЬНЫЙ РАСХОД | ОБЩАЯ ЭЛЕКТРИЧЕСКАЯ МОЩНОСТЬ | Объем конденсатного бака | |||
|---|---|---|---|---|---|---|
| ГАЗ | СУГ | ДИЗЕЛЬ | ||||
| ккал/ч. | кВт | м³/ч | кг/ч | кг/ч | кВт | л |
| 300.000 |
350 |
36,2 | 27,2 | 29,3 | 2,42 |
500 |

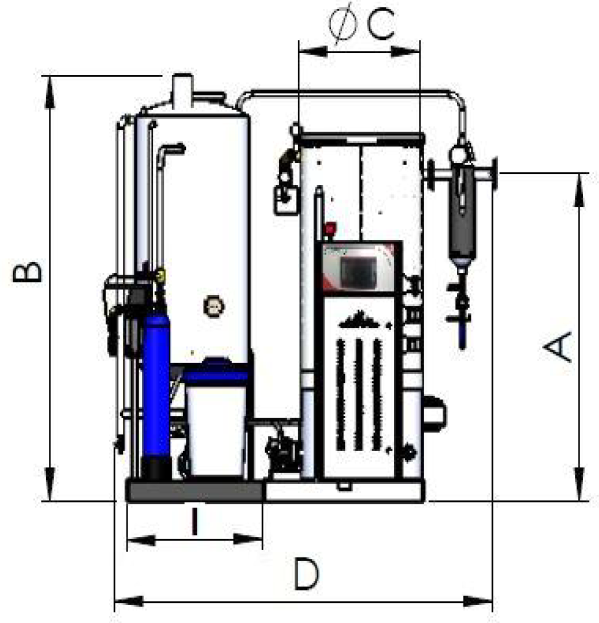

ГАБАРИТНЫЕ РАЗМЕРЫ
| Модель | D04-500P |
|---|---|
| Производительность, кг/ч | 500 |
| Общая высота (А), мм |
1600 |
| Глубина (В), мм |
2200 |
| Диаметр корпуса парогенератора (С), мм |
710 |
| Ширина системы (D), мм | 2200 |
| Глубина системы (Е), мм | 1750 |
| Высота подачи топлива (F), мм | 1550 |

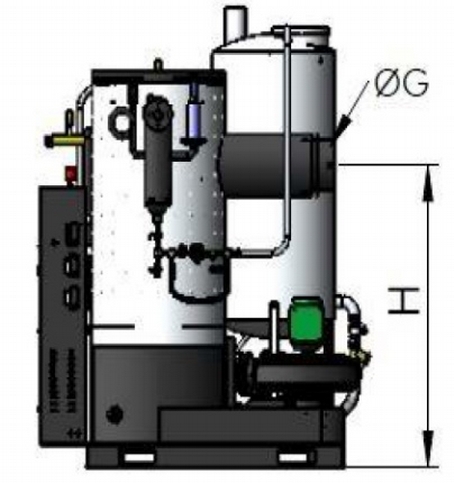

| Диаметр дымохода (G), мм |
230 |
| Высота дымохода (Н), мм | 1400 |
| Ширина платформы (I), мм | 890 |
