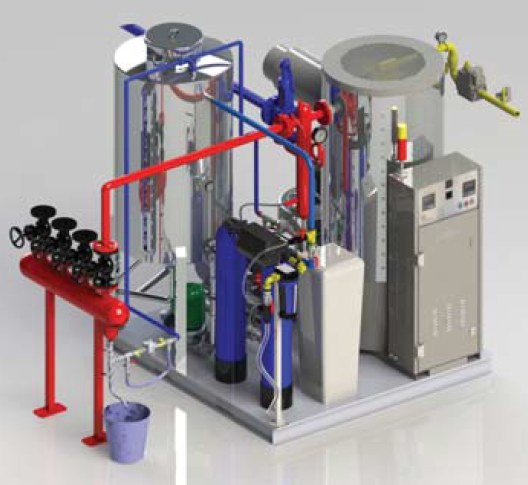

Вертикальный парогенератор D04-150Р в модульном исполнении
В комплект входит вертикальный парогенератор D04-150
Комплектация МОДУЛЬНОГО ИСПОЛНЕНИЯ
- Парогенератор серии D04-150 – 1 шт
- Двухступенчатая система подготовки питательной воды
- Резервуар для конденсата (резервуар для питательной воды), объем бака зависит от мощности парогенератора
- Насос для предотвращения кавитации
- Байпасная группа
- Все фитинги и промежуточные деки
Все оборудование, упомянутое выше, установлено взаимосвязанным образом на специальной платформе, которую можно разделить на две части.
ГОРЕЛОЧНОЕ УСТРОЙСТВО
Горелочное устройство ALB, Турция – 1 шт.
Возможные варианты топлива:
- Сжиженный газ;
- Природный газ;
- Дизель;
- Комбинированное (газ/дизель);
- С низкими выбросами NOx
Тип регулирования:
- -1-ступенчатая;
Предназначено для сжигания топлива. Благодаря точному регулированию соотношения «топливо-воздух» достигается высокая производительность горелки и стабильность горения во всём диапазоне мощности. Удобное расположение элементов горелки обеспечивает быстрый доступ и простоту настройки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| МОЩНОСТЬ | МАКСИМАЛЬНЫЙ РАСХОД | ОБЩАЯ ЭЛЕКТРИЧЕСКАЯ МОЩНОСТЬ | Объем конденсатного бака | |||
|---|---|---|---|---|---|---|
| ГАЗ | СУГ | ДИЗЕЛЬ | ||||
| ккал/ч. | кВт | м³/ч | кг/ч | кг/ч | кВт | л |
| 90.000 | 105 | 10,9 | 8,2 | 8,8 | 1,67 |
350 |
ГАБАРИТНЫЕ РАЗМЕРЫ
| Модель | D04-150P |
|---|---|
| Производительность, кг/ч | 150 |
| Общая высота (А), мм |
1275 |
| Глубина (В), мм | 1500 |
| Диаметр корпуса парогенератора (С), мм | 575 |
| Ширина системы (D), мм | 2080 |

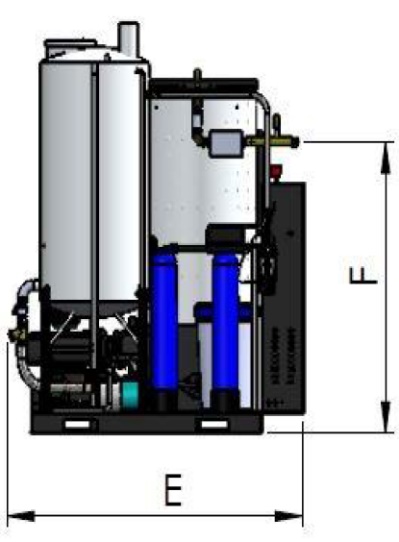

| Глубина системы (Е), мм | 1560 |
| Высота подачи топлива (F), мм | 1290 |

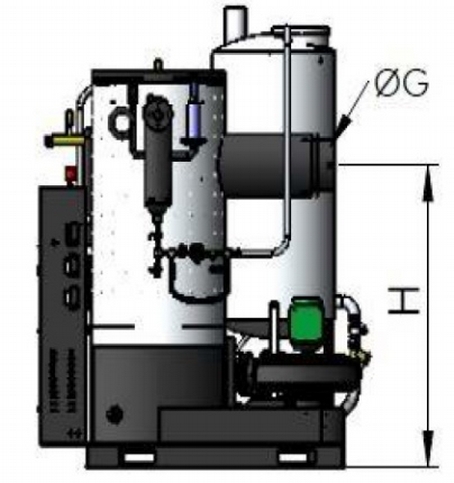

| Диаметр дымохода (G), мм | 190 |
| Высота дымохода (Н), мм | 1135 |
| Ширина платформы (I), мм | 890 |
